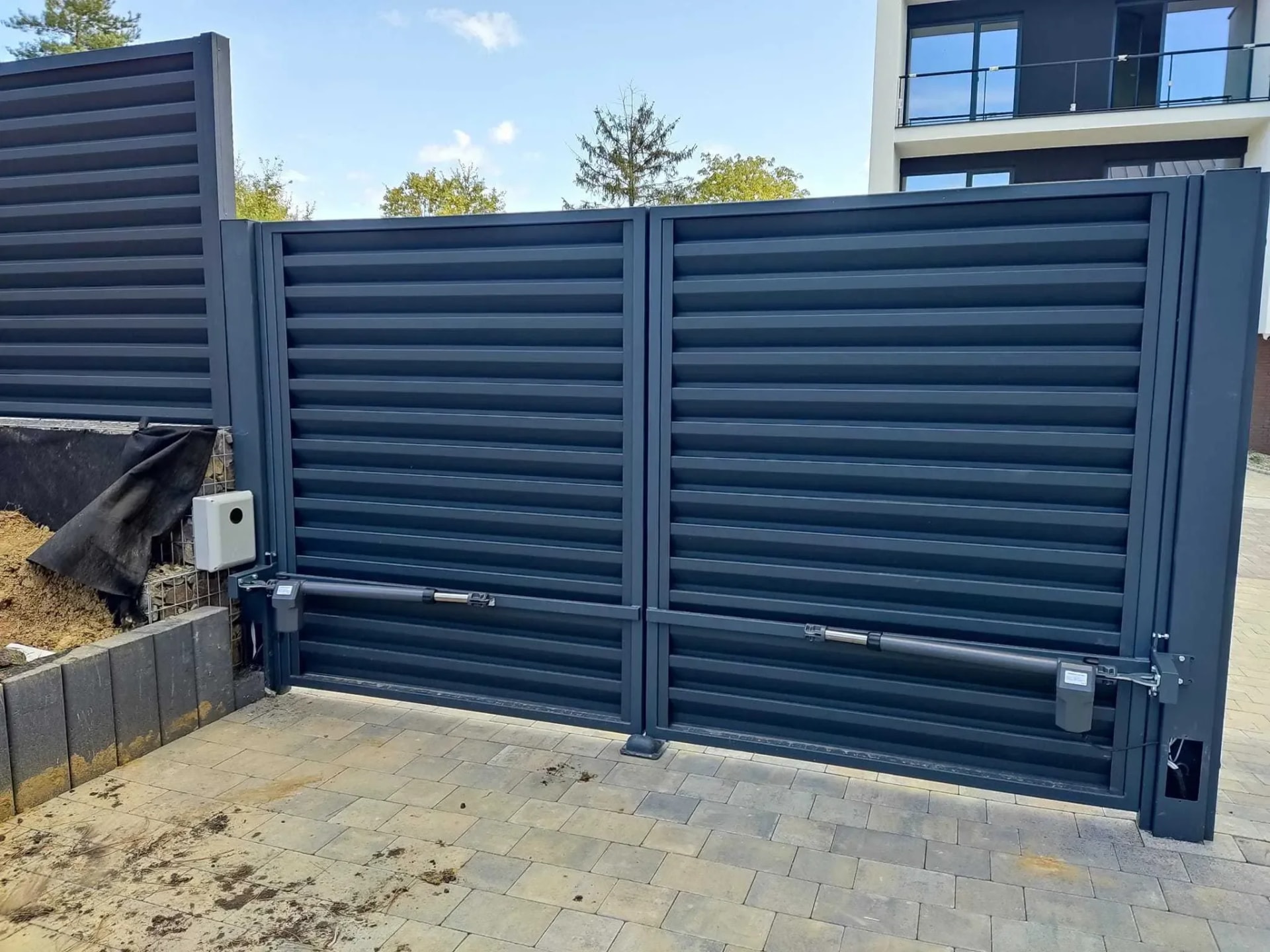

Для розпашних воріт відкривання у двір здається найпростішим варіантом. Стулки не виходять за межі ділянки, не заважають людям на тротуарі та не розчиняються в бік дороги. Зручно. Та коли доходить до встановлення електроприводу, саме напрямок руху стулок раптом витягує назовні кілька нюансів, про які під час будівництва воріт могли взагалі не думати.
Найчастіше проблема не у вазі полотна і навіть не в потужності двигуна. Значно цікавіша геометрія: де стоїть петля відносно внутрішнього краю стовпа, наскільки широкий сам стовп, куди можна закріпити задній кронштейн і чи вистачить приводу ходу, щоб нормально перемістити стулку. Кілька сантиметрів тут справді мають значення.
Чому розташування петель настільки важливе
Уявімо звичайний цегляний стовп. Петлі змонтовані приблизно посередині його бічної площини, ворота відкриваються у двір, а привід планується встановити з внутрішнього боку. Виглядає цілком логічно. Але є нюанс.
Задню частину лінійного приводу потрібно закріпити на опорі, передню – на стулці. При цьому корпус має пройти повз внутрішній кут стовпа і працювати в межах геометрії, яку передбачив виробник. Якщо вісь петлі надто далеко від внутрішнього краю опори, обрана модель може просто не вписатися: корпус упиратиметься у стовп або точка кріплення до стулки опиниться там, де механізму буде важко створити потрібне зусилля.
Саме тому в монтажних схемах приводів є розміри, які на перший погляд здаються дрібницею. Насправді це не формальність. Від відстані між віссю петлі, місцем кріплення приводу та площиною стовпа залежить і можливий кут відкривання, і характер навантаження на механізм.
Тож вибирати автоматику на розпашні ворота лише за максимально допустимою вагою та довжиною стулки – не найкраща ідея. Спочатку варто зняти фактичні розміри конструкції, а вже потім звіряти їх із монтажною схемою конкретного приводу.
Широкі стовпи можуть змінити весь план
Особливо уважно треба дивитися на ворота з масивними цегляними, кам'яними або бетонними опорами. Чим далі вісь петлі знаходиться від внутрішнього краю стовпа, тим складніше розмістити звичайний лінійний механізм у правильному положенні.
Іноді запасу ходу конкретної моделі вистачає. Іноді – ні.
Спроба "дотягнути" привід до стулки довільним зміщенням кронштейна проблему не вирішує. Механізм може фізично стати на місце і навіть рухати ворота, але це ще не означає, що він встановлений правильно. Невдала точка кріплення змінює плече прикладання сили, а разом із ним навантаження на редуктор та інші елементи приводу.
З готовими воротами вибір обмежений тим, що вже побудовано. Якщо ж стовпи лише проєктуються, ситуація набагато простіша: положення петель і закладних деталей можна заздалегідь узгодити з майбутньою автоматизацією. Невелика зміна на кресленні сьогодні здатна позбавити доволі неприємної переробки через кілька років.
Лінійний привід підходить не завжди
Лінійні механізми часто використовують на розпашних воротах через відносно просту конструкцію та компактне розміщення вздовж стулки. Але саме на широких стовпах їхні монтажні обмеження стають особливо помітними.
Тут варто дивитися не на тип приводу взагалі, а на характеристики конкретної моделі. У різних механізмів відрізняються хід штока, допустимі монтажні відстані та геометрія кріплення. Тому два зовні схожі приводи на одних і тих самих воротах можуть поводитися зовсім по-різному.
Коли лінійний механізм нормально встановити не виходить, одним із варіантів стає важільний привід. Його шарнірна конструкція дозволяє працювати з іншою геометрією та може бути зручнішою там, де петля суттєво заглиблена відносно внутрішньої площини опори. Це не робить важільну автоматику автоматично "кращою". Просто в неї інша механіка. А це важливо.
Спочатку перевіряємо самі ворота
Навіть ідеально підібраний електропривід не виправить стулку, яка рухається ривками, чіпляє землю або потребує помітного зусилля для відкривання вручну. Автоматика не повинна боротися з механічними проблемами воріт під час кожного циклу.
Перед монтажем варто від'єднати будь-які фіксатори та кілька разів повністю відкрити й закрити кожну стулку руками. Рух має бути рівномірним, без заклинювання в окремих точках. Заодно можна перевірити петлі, жорсткість кріплення до опор, перекоси рами та положення стулок у закритому стані.
Є ще одна проста перевірка, про яку легко забути: чи вистачає у дворі місця для повного ходу полотна. Припарковане авто, сходинка, клумба, сміттєвий контейнер або майбутній навіс можуть опинитися саме в секторі відкривання. На кресленні цього часто немає. У житті – є.
Кут відкривання теж краще визначити заздалегідь
Для щоденного заїзду легкового автомобіля інколи достатньо одного положення стулок, а для мікроавтобуса, причепа чи заїзду під кутом потрібен ширший прохід. Тому бажаний кут відкривання варто визначити ще до вибору точки кріплення приводу.
У монтажних таблицях виробники недарма пов'язують розташування кронштейнів із кутом руху стулки. Змінюємо геометрію – змінюється й результат. Просто переставити кріплення "трохи далі", щоб отримати більше градусів, можна далеко не завжди.
Те саме стосується механічних упорів. Якщо вони передбачені конструкцією конкретної системи, їхнє положення має відповідати реальним крайнім точкам руху воріт. Привід не повинен щоразу намагатися протягнути стулку туди, куди вона фізично вже не може піти.
Якщо ворота вже встановлені
Готові цегляні стовпи та давно навішені стулки ще не означають, що від автоматизації доведеться відмовитися. Просто вибір потрібно починати не з бренду чи потужності двигуна.
Спершу вимірюють ширину та висоту стулок, оцінюють їхню конструкцію і вільність ходу. Потім визначають відстань від осі петлі до внутрішнього краю стовпа, доступне місце для заднього кронштейна та необхідний кут відкривання. І вже з цими цифрами дивляться монтажні таблиці.
Якщо стандартний лінійний привід у наявну геометрію не вписується, варіантів кілька: підібрати модель з іншими монтажними параметрами, розглянути важільний механізм або, якщо конструкція опори це допускає, змінити місце кріплення. Рішення залежить від конкретних воріт. Універсального рецепта тут немає.
Кілька вимірів економлять багато роботи
Автоматизація розпашних воріт, що відкриваються всередину, починається не з двигуна. Вона починається зі стовпа, петлі та рулетки.
Якщо ворота тільки проєктуються, майбутній привід краще врахувати ще до кладки опор і встановлення закладних. Якщо конструкція вже готова – нічого страшного, але її геометрію доведеться прийняти як вихідну умову й підбирати обладнання під неї, а не навпаки.
На практиці саме такий підхід прибирає більшість неприємних сюрпризів: привід не впирається у стовп, стулка доходить до потрібного кута, механізм працює у передбаченому виробником положенні. Начебто дрібниці. Та саме з них і складається нормальна робота воріт.
